ピッチコントロールADJUSTMENT
STEP1
周波数が測れるテスターを用意します。(2000円程度で購入できると思います。）
1. 特殊重量級ゴムとＴ.Ｎ.Ｒ.Ｃを外してピッチコントロールを取り外します。（メイン基板からコネクタを抜いて完全に切り離した状態です。）
2. ピッチコントロール部を「0」にセットします。

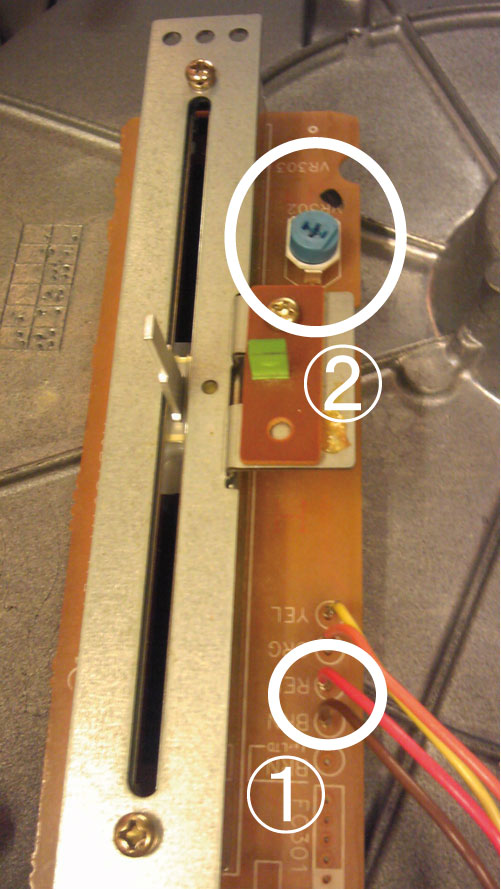

3. 左画像�，良�分、「BROWN」+と「RED」-にテスターをあてながら�△離▲献礇好拭爾鯆汗阿靴討い�ます。
*こちらはΩの計測ですが、step2は周波数の計測になります。
*基準値 : (MK3マニュアル)2.7 ± 0.1kΩ / (MK3Dマニュアル) 2.875 ± 0.25kΩ
STEP2
1. 電源を入れます。 （感電しないよう注意してください。電源をoffにした状態でも電気が流れている部分があります、あくまでも自己責任で十分に注意して作業してください。)
2. ピッチコントロール部を「0」にセットします。

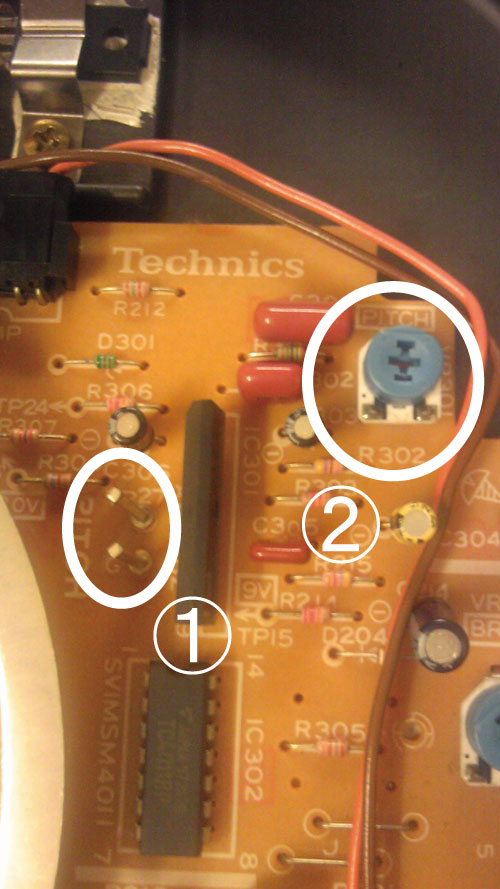

3. 左画像の�，良�分をテスターで計測しながら、�△離▲献礇好拭爾鯆汗瓩靴討い�ます。
*基準値 : 262.08 kHz ± 0.05 kHz (サービスマニュアルより。MK3, MK3D共通)
以上で終了になります。 指定の値に設定しても新品の状態に戻るわけではありませんがコントロール機能は向上するはずです、是非調整してみましょう!
